Infrared anahtar tipi sensörler için yeni standart.

Yeni tasarım, akıllı teknoloji, hızlı kurulum. IR 180, yeni binalarda veya mevcut binalarda kızılötesi anahtar tipi sensörlerin en iyi örneğidir. 180, sensörün geniş kapsama açısını belirtir. Solda veya sağda kesinlikle hiçbir şey kaçırmaz. IR 180 ayrıca yeni bir tasarıma sahiptir ve hızlı ve kolay bir şekilde monte edilebilir. KNX versiyonu ayrıca sıcaklık ve hava nemini de gösterir.

Pasif kızıl ötesi (IR)

Hareket eden ısı kaynaklarına tepki verir

İnsanların ısı radyasyonu

İnsanlar, vücut ısıları nedeniyle kızıl ötesi ışın radyasyonu yapar. Bu radyasyon kızıl ötesi sensör tekniği tarafından, hareketlerin algılanması ve buna bağlı olarak tepki gösterilmesi için kullanılır.

Nasıl Çalışır?

Kızıl ötesi sensör tekniğinin can damarı, anıldığı üzere bir piro sensördür. Bu elektronik modül, kendi kapsama alanı dahilindeki kızıl ötesi ısı radyasyonu değiştiğinde, yani kapsama alanına bir insan girdiğinde tetiklenir. Bu nedenle ortaya çıkan gerilim atlaması sistem tarafından, ışığın çalıştırılmasını sağlayan bir elektronik impulsa dönüştürülür.

Model . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Varlık sensörü
Boyutlar IR 180 UP (Y x G x D ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 x 80 x 21 mm
Sebeke baglantısı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 – 240V/50Hz
3′ lü klemens baglantı (L, L’, N) . . . . . . . . . . . . . . . . . . . . . . . . . Paralel baglanabilir
Sensör tipi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pasif kızıl ötesi
Kullanım yeri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . İç mekan
Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anahtar kasası
Güç (omaj yükü, örn. fl amanlı ampul) . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,000 W

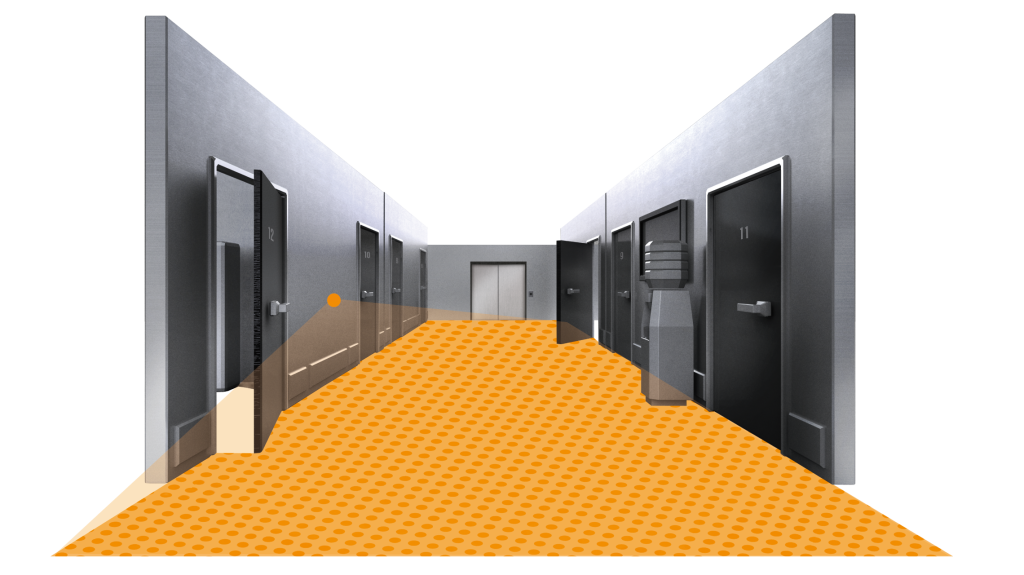

Kapsama açısı . . . . . . . . . . . . . . . . . . . . . . . . . . .90° menfez açısıyla birlikte 180°
Menzil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 m max.
Devreye girme parlaklıgı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 – 1,000 lx
Zaman ayarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 sn. – 30 dk.
Manüel baypas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seçilebilir, 4 saat
Kalıcı olarak ‘OFF’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seçilebilir
LED göstergesi . . . . . . . . . . . . . . . . . . . . . . . . evet, ısık sürekli ‘ON’, sürekli ‘OFF”
Koruma türü (IP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP20
Koruma sınıfı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II
Priz kapağı Mevcut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Evet
